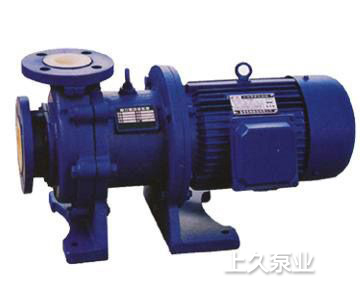

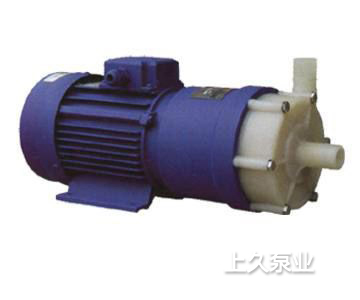

CQB-F型氟塑料磁力驅動泵
產品分類：磁力泵
口徑（進口/出口）：15-100/15-80(mm)
流量范圍：1.8-100(m3/h)
揚程范圍：8-32(m)
 |
 |
一、產品特點
防漏設計
取消了軸封，利用磁力偶合間接驅動，消除了滴漏的煩惱，不會污染使用場地。
由于泵的過流部分選用“氟塑料合金”制造�？蛇B續輸送任意濃度的酸、堿、強氧化劑等腐蝕介質而不受損。
二、工作原理
驅動裝置采用主動磁鐵聯軸器直接裝在電機軸上，泵室封閉，通過磁力偶合間接驅動泵軸上帶磁鐵的葉輪旋轉結構緊湊、安全。
雖然接觸液體部分是氟塑料，但泵外殼是金屬材料，故泵體足以承受管道的重量及抵受機械性沖擊。
三、主要用途
本產品廣泛適用于：石油化工、制酸制堿、有色金屬冶煉、汽車制造的酸洗工藝、稀土分離、農藥、染料、醫藥、造紙、電鍍、無線電等行業。
使用溫度：

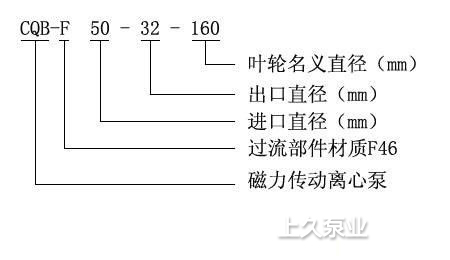

四、型號意義

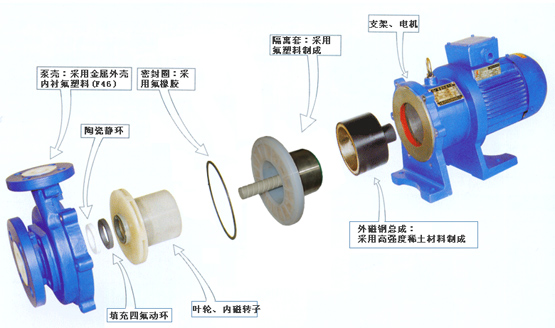

五、CQB-F型襯氟塑料磁力驅動泵結構圖（爆炸圖）
六、安裝與調試
|
故障形式 |
產生原因 |
排除方法 |
|
泵不出水 |
1.水泵反轉 2.進水管道漏氣 3.泵腔蓄水不足 4.電壓太高，啟動時聯軸器打滑 5.吸程太高 6.閥門沒有打開 |
1.改變電機接線 2.杜絕漏氣 3.增加蓄水量屯 4.調正電壓 5.降低泵安裝位置 6.校正或更改閥門 |
|
流量不足 |
1.吸入管徑太小或淤塞 2.葉輪流道阻塞 3.揚程過高 4.轉速不夠 |
1.調換或清洗進水管 2.清洗葉輪 3.開大出水閥 4.恢復額定轉速 |
|
揚程過低 |
1.流量過大 2.轉速太低 |
1.關小出水閥 2.恢復額定轉速 |
|
噪音太大 |
1.泵軸嚴重磨損 2.軸承嚴重磨損 3.外磁鋼或內磁鋼與隔離套接觸 4.動靜環磨損葉輪與泵體研磨 |
1.更換泵軸 2.更換軸承 3.拆除泵頭重新組裝 4.更換動靜環 |
|
漏液 |
密封墊川損壞 |
更換密封墊川 |
