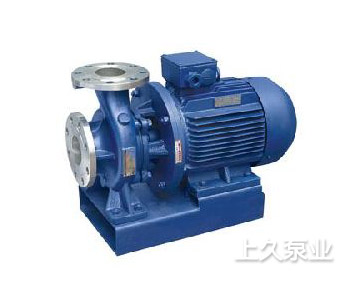

ISWH型不銹鋼臥式化工離心泵
產品分類：化工泵
口徑（進口/出口）：25-500(mm)
流量范圍：1.1-1450(m3/h)
揚程范圍：7-150(m)
lSWH型不銹鋼臥式化工離心泵，供輸送不含固體顆料，具有腐蝕性，粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品制藥和合成纖維等部門，使用溫度為-20~C～+120℃。
二、工作條件:
1、環境溫度<40℃，相對濕度<95％。
2、所輸送介質中固體顆粒體積含量不超過單位體積的0．1％，粒度<0．2mm。
注：如使用介質為帶有細小顆粒，請在訂貨時注明，以便廠家采用耐磨式機械密封。
三、產品特點:
運行平穩：泵軸的同心度高及葉輪動靜平衡好，平穩運行可減輕振動。
維修方便：更換密封、軸承，簡易方便。
占地更�。撼隹诳上蜃蟆⑾蛴�、向上三個方向，便于管道布置安裝，節省空間。
四、結構圖：
1電動機：直接與水泵聯接傳送動力，采用加長軸電機。
2泵軸：與電機同軸，為電機加長軸，確保了軸的同心，使泵運轉平穩。噪音低、振動小，采用鍍鉻處理，增強了使用壽命。
3擋水圈：防止因密封漏水而使電機進水。
4機械密封：采用不銹鋼、碳化鎢、氟橡膠等材料制成。平衡式耐高溫。高壓機械密封，運行壽命長，不易滲漏，對軸無磨損，不積水垢，保證工作環境的整潔。
5取壓塞：可安裝壓力表直觀監控泵的運行。
6泵體：壓出塞和吸入室設計合理，設有安裝底腳，便于安裝和運行穩固。
7放氣塞：灌泵時排凈泵內空氣，保證了泵的正常啟動。
8葉輪：采用合理的水力模型設計而成，可靠性較好。
五、型號意義：
六、起動與停車
七、泵的維護
