QBK型氣動隔膜泵（第二代氣動隔膜泵）
產品分類：隔膜泵
口徑（進口/出口）：8-80(mm)
流量范圍：16-400(L/min)
揚程范圍：6.9(Bar)
一、產品概述：
QBK型第二代氣動隔膜泵較前代QBY型雖然體積更小，但是所輸出的流量及壓力卻更大,并且重新設計了配氣閥，因為配氣閥的新設計，使得QBK系列產品在各種工況下的應用更可靠。換向閥為三向先導閥，可外部維護，換向閥無需潤滑，并且鋁制部件經陽極氧化處理并附環氧涂層，能抵御不潔空氣的腐蝕（但是依然推薦在進氣管路上加裝氣源處理附件，如氣動三聯件，以延長泵的使用壽命和提高使用穩定性）。
二、產品特點:
3.無需用電，可靠接地后不產生火花，在易燃易爆的環境中使用安全可靠且成本低；
4.結構簡單、易損件少，后期維護成本低；體積小易于移動，占地面積小，無需地基，安裝簡便經濟，可作為移動式物料輸送泵；
5.剪切力低，對流體的攪動小，在輸送物理、化學性質比較不穩定的介質中有較大的優勢；
6.在工況惡劣的地方，如建筑工地、工礦企業的廢水排放，由于污水的雜質多且成分復雜，管路易于堵塞，這樣對于電泵來說就容易形成負載過高的情況，從而導致電機發熱損壞，而氣動隔膜泵可通過顆粒并且流量自動可調，管路阻塞時可自動停止直至恢復通暢而不損壞泵（該現象常常被稱為氣動隔膜泵“死機”，消除了引起“死機“”的原因后可恢復正常工作）；
7.可輸送較粘稠的介質（粘度≤10000cps），可浸沒在介質中工作。
三、性能參數：
|
型號
Type
|
流量
Flow
(L/min)
|
揚程
Head
(m)
|
出口壓力
Discharge
Pressure
(bar)
|
吸程
Sucked
Lift
(m)
|
允許通過
顆粒直徑
Max Grain
Diameter
(mm)
|
空氣
消耗量
Max Air
Consumption
(L/min)
|
供
氣壓力
Max Air Pressure
(bar)
|
進出口尺寸
Inlet and Outlet
|
|
|
絲扣
Threaded
|
法蘭
Flanged
|
||||||||
|
QBK-10
|
57
|
0~70
|
7
|
2-6
|
≤2.5
|
≤672
|
≤7
|
3/8"
|
|
|
QBK-15
|
57
|
0~70
|
7
|
2-6
|
≤2.5
|
≤672
|
≤7
|
1/2"
|
|
|
QBK-25
|
151
|
0~84
|
8.4
|
2-6
|
≤3.2
|
≤1120
|
≤7
|
1"
|
(25)
|
|
QBK-40
|
378
|
0~84
|
8.4
|
2-6
|
≤4.8
|
≤2240
|
≤7
|
11/2"
|
(40)
|
|
QBK-50
|
568
|
0~84
|
8.4
|
2-6
|
≤6.3
|
≤4900
|
≤7
|
2"
|
(50)
|
|
QBK-65
|
568
|
0~69
|
6.9
|
2-6
|
≤8
|
≤4900
|
≤7
|
21/2"
|
(65)
|
|
QBK-80
|
1041
|
0~84
|
8.4
|
2-6
|
≤10
|
≤9100
|
≤7
|
(3")
|
80
|
|
QBK-100
|
1041
|
0~69
|
6.9
|
2-6
|
≤10
|
≤9100
|
≤7
|
|
100
|
|
注：以上性能參數為清水測試參數 單位換算：1L/min=0.06m3/h | 1bar=0.1MPa 不帶（）為進出口默認形式，帶（）的為進出口可定制形式
|
|||||||||
|

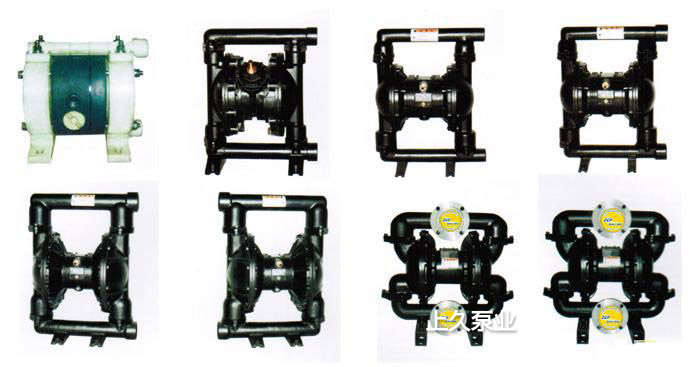

型號
|
可選泵體材質
Available Material of Pump Body
|
可選隔膜材質
Available Material of Diaphragm
|
||||||||||
|
鑄鐵
Cast Iron
|
鑄鋼
Cast
Steel
|
鋁
合金
AL Alloy
|
增強
聚丙烯
RPP
|
不銹鋼
Stainless
Steel
|
襯膠
Rubber
Lining
|
襯氟
Fluorin
Lining
|
聚醚
彈性體
Hytrel
|
丁腈
橡膠
NBR
|
氯丁
橡膠
Neoprene
|
聚四氟乙烯
PTFE
|
聚全氟乙烯
FEP
|
|
|
QBK-10
|
|
●
|
●
|
●
|
●
|
|
|
●
|
●
|
●
|
●
|
●
|
|
QBK-15
|
|
●
|
●
|
●
|
●
|
|
|
●
|
●
|
●
|
●
|
●
|
|
QBK-25
|
|
●
|
●
|
●
|
●
|
|
|
●
|
●
|
●
|
●
|
●
|
|
QBK-40
|
|
●
|
●
|
●
|
●
|
|
|
●
|
●
|
●
|
●
|
●
|
|
QBK-50
|
|
●
|
●
|
|
●
|
|
|
●
|
●
|
●
|
●
|
●
|
|
QBK-65
|
|
●
|
●
|
|
●
|
|
|
●
|
●
|
●
|
●
|
●
|
|
QBK-80
|
|
●
|
●
|
|
●
|
|
|
●
|
●
|
●
|
●
|
●
|
|
QBK-100
|
|
●
|
●
|
|
●
|
|
|
●
|
●
|
●
|
●
|
●
|
|
PTFE=F4，FEP=F46 | PP和PVDF材質只有配FEP膜片
|
||||||||||||

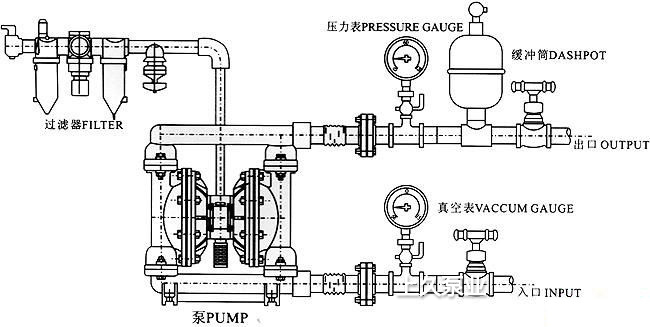

五、安裝示意圖：
注：在使用QBK氣動隔膜泵是，要安裝空氣過濾器，以濾去壓縮空氣中的水分，并在泵的出口安裝壓力表，避免壓力過高損害泵，在泵不工作時應及時清洗泵，避免因凝固損壞泵。
