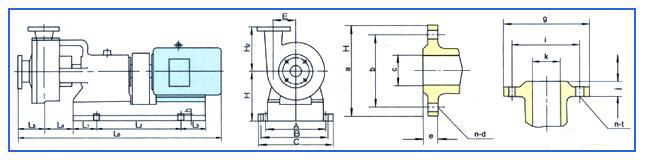

UHB-ZK耐腐耐磨砂漿泵安裝尺寸圖：
UHB-ZK耐腐耐磨砂漿泵安裝尺寸表：
|
型號 |
外型及安裝尺寸 |
進口法蘭尺寸 |
出口法蘭尺寸 |
||||||||||||||||||||
|
a |
b |
c |
e |
h1 |
h2 |
l1 |
l2 |
l3 |
l4 |
l5 |
l6 |
h |
c |
a |
b |
e |
n-d |
k |
g |
i |
j |
n-t |
|
|
uhb-zk50/20-20 |
320 |
320 |
370 |
95 |
212 |
176.5 |
172 |
400 |
172 |
97 |
116 |
1060 |
22 |
50 |
140 |
110 |
23 |
4-Φ14 |
40 |
130 |
100 |
21 |
4-Φ14 |
|
uhb-zk50/20-30 |
320 |
320 |
370 |
95 |
212 |
176.5 |
172 |
400 |
172 |
97 |
116 |
1060 |
22 |
50 |
140 |
110 |
23 |
4-Φ14 |
40 |
130 |
100 |
21 |
4-Φ14 |
|
uhb-zk65/30-20 |
320 |
320 |
370 |
125 |
212 |
220 |
172 |
400 |
172 |
105 |
120 |
1070 |
25 |
65 |
180 |
145 |
25 |
4-Φ18 |
50 |
140 |
110 |
23 |
4-Φ14 |
|
uhb-zk65/30-30 |
320 |
320 |
370 |
125 |
212 |
220 |
172 |
400 |
172 |
105 |
120 |
1070 |
25 |
65 |
185 |
145 |
25 |
4-Φ18 |
50 |
140 |
110 |
23 |
4-Φ14 |
|
uhb-zk65/30-50 |
320 |
400 |
430 |
125 |
278 |
220 |
160 |
530 |
200 |
105 |
120 |
1075 |
25 |
65 |
185 |
145 |
25 |
4-Φ18 |
50 |
140 |
110 |
23 |
4-Φ14 |
|
uhb-zk80/45-35 |
320 |
400 |
430 |
125 |
278 |
220 |
160 |
530 |
200 |
105 |
130 |
1105 |
25 |
80 |
195 |
160 |
27 |
4-Φ18 |
65 |
185 |
145 |
25 |
4-Φ18 |
|
uhb-zk80/50-20 |
320 |
400 |
430 |
125 |
278 |
220 |
160 |
530 |
200 |
105 |
130 |
1105 |
25 |
80 |
195 |
160 |
27 |
4-Φ18 |
65 |
185 |
145 |
25 |
4-Φ18 |
|
uhb-zk80/50-30 |
320 |
400 |
430 |
125 |
278 |
220 |
160 |
530 |
200 |
105 |
130 |
1105 |
25 |
80 |
195 |
160 |
27 |
4-Φ18 |
65 |
185 |
145 |
25 |
4-Φ18 |
|
uhb-zk80/50-50 |
320 |
400 |
430 |
125 |
278 |
220 |
160 |
530 |
200 |
105 |
130 |
1405 |
30 |
80 |
195 |
160 |
27 |
4-Φ18 |
65 |
185 |
145 |
25 |
4-Φ18 |
|
uhb-zk100/60-35 |
385 |
480 |
450 |
130 |
298 |
225 |
188 |
705 |
263 |
115 |
130 |
1405 |
30 |
100 |
220 |
180 |
29 |
4-Φ18 |
80 |
195 |
160 |
27 |
4-Φ18 |
|
uhb-zk100/65-50 |
385 |
480 |
450 |
130 |
298 |
225 |
188 |
705 |
263 |
115 |
130 |
1430 |
30 |
100 |
220 |
180 |
29 |
4-Φ18 |
80 |
195 |
160 |
27 |
4-Φ18 |
|
uhb-zk100/100-40 |
385 |
480 |
450 |
130 |
298 |
225 |
188 |
705 |
263 |
115 |
130 |
1430 |
30 |
100 |
220 |
180 |
29 |
4-Φ18 |
80 |
195 |
160 |
27 |
4-Φ18 |
使用及維護
拆卸與裝配：
1、試運轉前應先用手盤動聯軸器，檢查轉動是否靈活，轉向是否正確。
2、打開進口閥供給液源，若沒有液注高度時，必須先將泵內灌滿液體。
3、接通軸冷卻水。
4、啟動電機使泵運轉，并及時打開出口閥門。
5、停機時，先關閉出口閥門，再切斷電源，停止供應密封處的冷卻水。
維護與保養：
1、經常檢查泵和電機的升溫情況，定期更換軸承座機內的潤滑油（脂），更換易損零件。
2、長期停機不用時，應清洗泵內流道，并切斷電源，冬季注意防凍。
3、保持泵體清潔防止電機受潮。
4、嚴禁空轉或反轉。
