結構說明圖

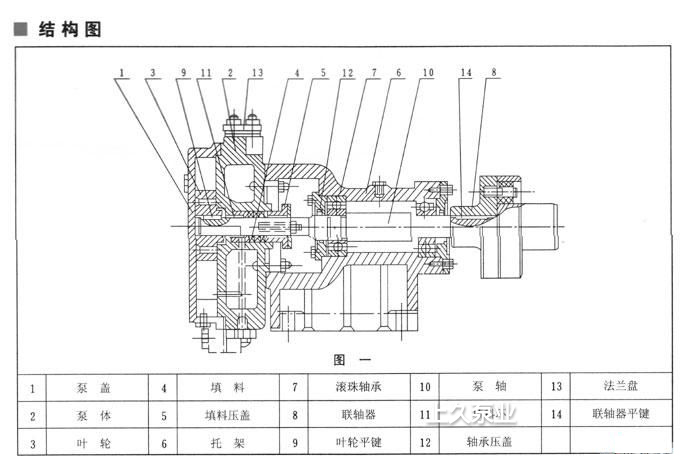

SZB型泵結構如圖一所示、工作室由泵體(2)、泵蓋（1）構成，上有進排氣口 （詳見安裝圖）.下有放水累塞（15）（見安裝圖），泵蓋上有指示旋轉方向的箭頭，泵體有填料函和填料壓蓋（5），內裝填料（4）密封，泵體側面的螺絲孔（16）（見安裝圖）為補充水環消耗用水。

由鑄鐵制成葉輪（3），有12個葉片呈放射狀均分布，有平衡孔(其中兩個套扣供拆卸用）平衡軸向力。葉輪平鍵（9）與軸（10）聯接并可沿軸向滑動調節間隙。軸為鋼制成.支承在泵的托架（6）內的兩個滾珠軸承（17）上右端有彈性聯軸器（8）和電機直接聯接。托架（6）用鑄鐵制成.有止口保證與泵體聯接，軸承間有空腔，可存潤滑油，用稀油或齒油滑均可。

從傳動方向看，泵軸為逆時針方向旋轉（右邊法蘭為排氣口，左邊法蘭為進氣口）。
